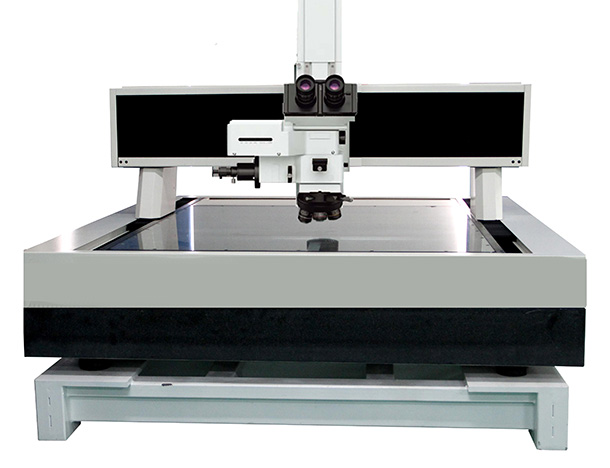

3D金相光學影像測量儀采用龍門式結構（橋架式），運行性能穩定，且機構穩定形。

本系列主要針對測量大型液晶面板的ITO和導電粒子而設計。選用高精度定位系統和軟件，鏡頭采用進口奧林巴斯或者尼康金相顯微鏡，完美解決客戶生產中遇到的問題。

產 品 特 點

◆高精密花崗底座和立柱

◆超大行程移動橋架式結構，運行性能穩定，且機構穩定不變形，采用全閉環控制系統

◆絲桿傳動，低噪音，定位準確，運行更平穩

◆進口直線導軌架設在00級大理石臺面上，保證導軌的運行精度

◆ CNC測量軟件，界面友好，操作簡單，穩定性強

◆采用高速穩定的控制系統，保證測量精度和效率

測量功能案例：

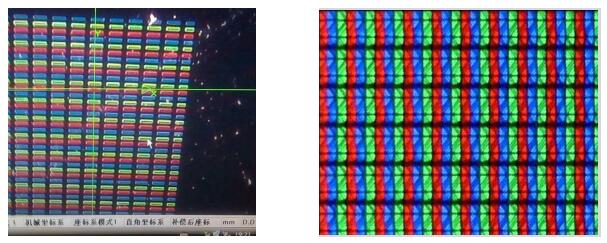

1、 LC面板模組的測量：（使用客戶有宇順、TPK、華和興等）

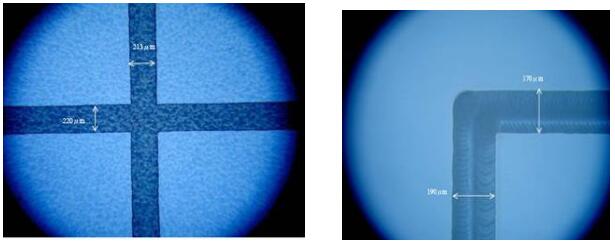

2、ITO鏡片測量：（需要采用特殊光源，才能更清晰的看到測量位置）

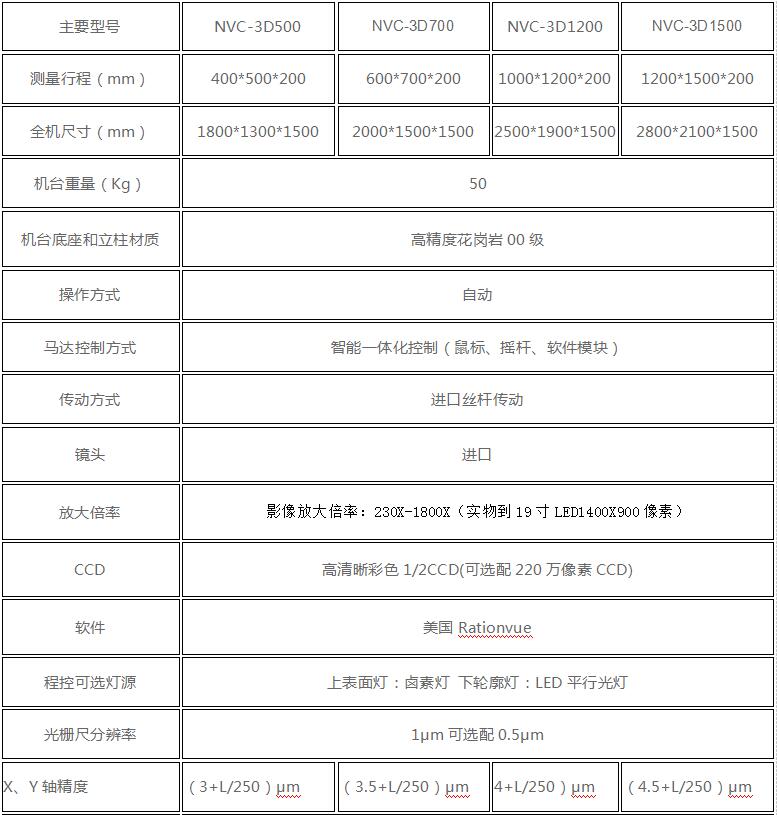

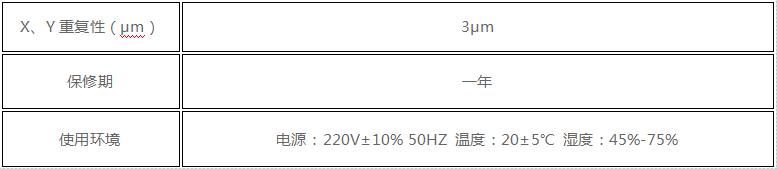

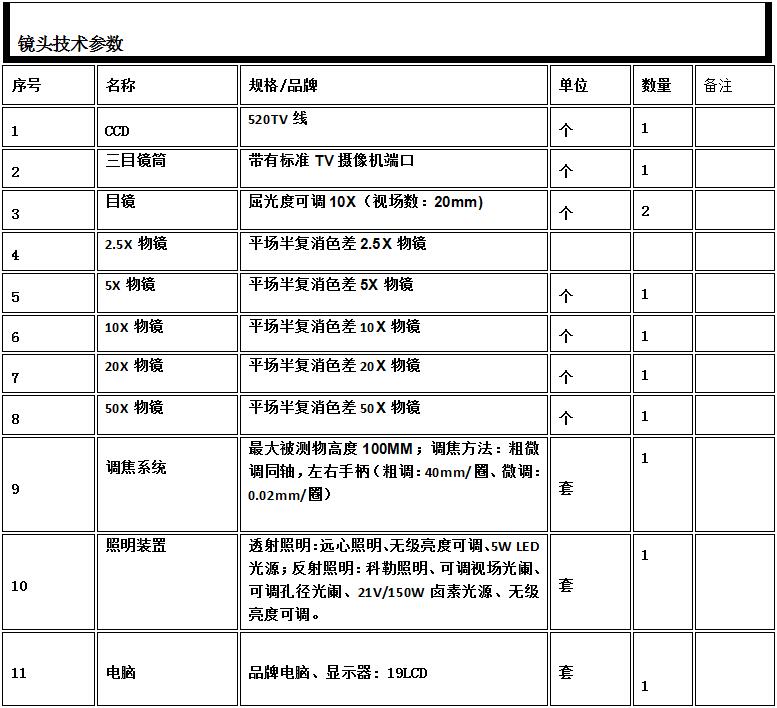

技術參數：
